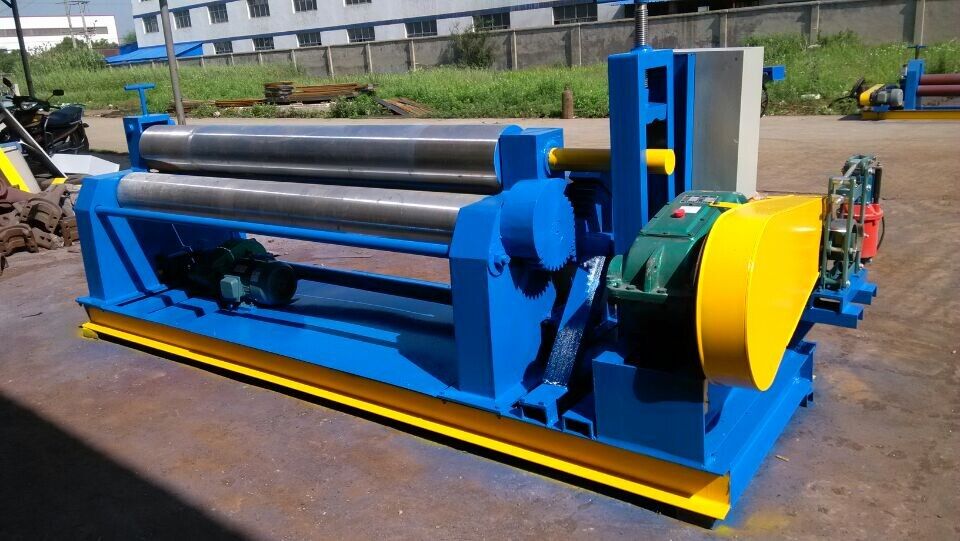

| 卷板機上輥在兩下輥中央對稱位置通過液壓缸內的液壓油作用于活塞作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。卷板機規格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生永久性的塑性變形，卷制成所需要的園筒、錐筒或它們的一部分。
卷板機主要有: 大型上輥萬能式卷板機， 中型上輥萬能式卷板機， 小型上輥萬能式卷板機 ，船舶專用三輥對稱式卷板機， 油罐車用上輥數控萬能式卷板機等等。
三輥對稱式卷板機性能特點: 該機結構型式為三輥對稱式， 上輥在兩下輥中央對稱位置作垂直升降運動， 通過絲桿絲母蝸桿傳動而獲得， 兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒輪嚙合， 為卷制板材提供扭矩。 該機缺點是板材端部需借助其它設備進行預彎。
三輥非對稱式卷板機主要特點: 該機結構型式為三輥非對稱式， 上輥為主傳動， 下輥垂直升降運動， 以便夾緊板材， 并通過下輥齒輪與上輥齒輪嚙合， 同時作為主傳動; 邊輥?zhàn)鲀A升降運動， 具有預彎和卷圓雙重功能。 結構緊湊， 操作維修方便。
液壓式三輥對稱卷板機主要特點: 該機上輥可以垂直升降， 垂直升降的液壓傳動， 通過液壓缸內的液壓油作用活塞桿而獲得; 下輥?zhàn)餍D(zhuǎn)驅動， 通過減速機輸出齒輪嚙合， 為卷板提供扭矩， 下輥下部有托輥， 并可調節。 上輥呈鼓形狀， 提高制品的直線度， 適用于超長規格各種 在鋼結構制作中， 彎制成型的加工主要是卷板(滾圓)、 彎曲(煨彎)、 折邊和模具壓制等幾種加工方法。
卷板機工作原理:下輥垂直上升，上、下輥夾緊板料移動側輥，使鋼板得到塑性的彎曲變形，上輥(主動輥)旋轉，再通過齒輪傳給下輥，由輥?zhàn)优c板料之間的摩擦力Pf帶動板料沿著長度方向運動，當鋼板通過變形區時，其各部分就得到沿其全長均勻的彎曲，所以，卷板機就是依靠軸輥移動和轉動兩個基本動作來完成卷板工作的。
1. 由于該機的上輥、下輥對卷制中的鋼板來說同是主動輥，上輥的動力通過一對齒輪嚙合傳遞給下輥，這樣就克服了下輥滑動軸承的摩擦阻力矩，從而解決了卷制薄板時常打滑的難題，改善子卷板條件。
2. 主電機裝置由一臺主電機通過減速機一對齒輪傳動到上、下輥，以達到卷板速度的要求。
3. 側輥傳動
為了保證卷板機的工作精度，就必須保證側輥兩端同步，所以本機側輥傳動采用了機械傳動，由電機通過減速機、和蝸桿減速機使絲桿絲母獲得相應的轉數，又通過絲桿，使側輥得到相應速度的升降運動。側輥行程極限位置由行程開關控制，行程開關位置由安裝工在現場確定。
4. 下輥裝置
下輥支承在復合滑動軸承上，復合軸承座支承在斜鐵上，下輥通過復合軸承座與兩側機架之間的動配合而作垂直升降運動，下輥垂直運動采用手動或電動，傳動路線為:手柄轉一圈，通過兩只螺母、絲桿(絲桿連著斜鐵)，再通過斜鐵傳遞給下輥，使下輥得到相應的位移量。
5. 平衡裝置
平衡裝置采用拉緊螺栓機構調整，當翻倒架翻倒后，上輥處于水平位置為宜，平衡裝置調整后，靠一只固定螺母拼緊，使用中嚴禁任意松動拼緊螺母，旋轉拉緊螺栓機構。
翻倒時，務必先將手輪壓住上輥，完全放松，方可繼續工作。 |
